Tento článek popisuje nejběžnější postupy při diagnostice a výměně zapalovací cívky u typických čtyřválcových motorů využívajících tužkové cívky. Cívku zapalování smí montovat pouze kvalifikovaný automechanik. Pokud montáž provede jiná osoba než automechanik, tj. montáž mimo autoservis, může vzniknout problém se zárukou.

Role komponentu

Cívka zapalování je klíčovou součástí spalovacích motorů. Její primární funkcí je přeměnit nízkonapěťový výkon z baterie vozidla (obvykle 12 voltů) na vysokonapěťovou jiskru (od 20 000 do 60 000 voltů) potřebnou k zapálení směsi vzduchu a paliva ve spalovací komoře.

Správně fungující cívka zapalování zajišťuje spolehlivý přísun jisker, což umožňuje plynulé spalování a optimální výkon motoru.

Návrh a provoz

Typická cívka zapalování se skládá z primárního vinutí, sekundárního vinutí, železného jádra a pouzdra. Primární vinutí přijímá nízkonapěťový proud z baterie, který vytváří magnetické pole kolem železného jádra. Když je proud přerušen, kolabující magnetické pole vyvolává vysokonapěťový náraz v sekundárním vinutí. Toto vysoké napětí je pak posíláno do zapalovací svíčky, aby zapálilo směs vzduchu a paliva. Cívka je uzavřena v odolném, teplu odolném obalu, často naplněném epoxidem pro izolaci.

Většina současných motorů využívá konstrukci s cívkou na svíčce (COP), kde je zapalovací svíčka vybavena vlastní cívkou namontovanou přímo na ní, čímž se eliminuje elektrické vedení zapalovací svíčky a zvyšuje se přesnost zapalování. Tužková cívka je štíhlá, prodloužená verze COP navržená tak, aby se vešla hluboko do úzkých otvorů pro zapalovací svíčky, které se běžně používají v kompaktních uspořádáních motoru. Tzv. zapalovací lišta je jediná jednotka s více cívkami namontovanými dohromady, která dodává jiskru do všech válců z jednoho místa.

Diagnostika

Běžné projevy poruch

Problémy se zapalovacím systémem a cívkami přímo ovlivňují správný chod motoru. Kromě znatelného ovlivnění celkové ovladatelnosti mohou poruchy zapalovacích cívek v konečném důsledku vést k poškození motoru a jeho částí. Včasné rozpoznání projevů problému s cívkou je klíčem k prevenci vážných problémů s motorem.

Vadná nebo nefunkční cívka zapalování se projevuje řadou snadno rozpoznatelných příznaků:

• Kontrolka motoru (CEL): Často první indikátor. Diagnostické chybové kódy jako je P030X (porucha zapalování) nebo P035X (porucha obvodu cívky) ukazují na konkrétní válce nebo cívky.
• Nesnadný start nebo nenastartování: Slabá nebo vadná cívka může způsobit horší startování nebo úplně znemožnit nastartování motoru zejména při nízkých teplotách.
• Selhání motoru při nepravidelném volnoběhu: Chybné zapalování ve válcích má za následek nepravidelný volnoběh, otřesy a špatné zrychlení.
• Opožděné zapalování: Nespálené palivo vznícené ve výfukovém systému způsobuje hlasité praskání a může poškodit katalyzátor.
• Zastavení motoru: Porucha cívky může způsobit neočekávané zastavení motoru, což představuje bezpečnostní riziko.
• Ztráta výkonu a vysoká spotřeba paliva: Neefektivní spalování v důsledku slabé jiskry vede ke snížení výkonu a zvýšené spotřebě paliva.

Diagnostické metody a tipy

Efektivní diagnostika problémů s cívkou zapalování zahrnuje kombinaci vizuální kontroly, elektronického testování a praktických technik:

• Skenování OBD: Vyhledejte kódy chybného zapalování (P030X) a obvodu cívky (P035X) a identifikujte nefungující válce.
• Vizuální kontrola: Zkontrolujte praskliny, prohlédněte uhlíky, znečištění olejem a korozi konektoru.
• Test jiskry: K ověření síly a konzistence jiskry použijte tester jiskry.
• Test výměny cívky: Přesuňte identifikovanou cívku na jiný válec a sledujte, zda následuje selhání zážehu.
• Měření odporu: Pomocí multimetru zkontrolujte vinutí cívky podle specifikací výrobce.

Kontrola nesprávných výkonových parametrů

Funkční odchylky provozu cívky:

• Nesprávný odpor cívky – narušuje nahromadění napětí, což způsobuje slabou jiskru a selhání zapalování; často kvůli poškození vinutí.
• OE a nekvalitní cívky s náhradními díly často nedokážou udržovat správný odpor, což vede k nepravidelnému zapalování a napětí ECU.
• Nesprávný nabíjecí proud – nedostatečné nahromadění magnetického pole vede k nízké energii jiskry a špatnému spalování.
• Levné cívky často postrádají optimalizovanou strukturu vinutí, což vede k provozu na hraně kapacity a tím zkracování životnosti.
• Nesprávné načasování výboje – jiskra se objeví příliš brzy nebo pozdě, což způsobuje vynechávání zapalování, klepání nebo nerovnoměrný chod.
• Únik napětí – vysokonapěťový výstup uniká před konektorem, což snižuje pevnost a účinnost jisker.
• Častým projevem u levných cívek je pronikání vlhkosti přes degradované O-kroužky.
• Přehřátí pod zatížením – cívka nedokáže udržet výkon při vysokém výkonu, což vede k selhání nebo zastavení.
• OE cívky mají často příliš málo cívkových sekcí, které koncentrují energii a teplo; nízkonákladové cívky na trhu s náhradními díly tuto chybu opakují a tím urychlují poruchu.
• Nekonzistentní doba prodlevy – doba nabíjení cívky se liší v důsledku poruch ECU nebo ovladače, což ovlivňuje spolehlivost jisker.

Co se může porouchat v cívce: Běžné poruchy

Zapalovací cívky jsou vystaveny různým namáháním, které mohou vést k poruše. Pochopení těchto mechanismů pomáhá při přesné diagnostice:

• Vnitřní poškození cívky: Přerušené nebo zkratované vinutí narušuje schopnost cívky generovat jiskru. Přehřátí a stáří jsou běžnými faktory.
• OE cívky často předčasně selhávají kvůli špatnému tepelnému managementu; nekvalitní cívky používají horší měděné vinutí a izolaci, což zvyšuje riziko zkratu.
• Rozpad izolace a oblouku: Trhliny v pryskyřičném plášti cívky nebo uhlících umožňují únik napětí, což způsobuje selhání a viditelné jiskry.
• Tepelně indukované epoxidové praskání je známou chybou OE; Aftermarketové cívky s méně kvalitním epoxidem trpí ještě rychlejším poškozením.
• Problémy s konektory a zapojením: Uvolněné, zkorodované nebo poškozené konektory mohou napodobovat selhání cívky přerušením napájení nebo toku signálu.
• Vícenásobné selhání cívky: Často souvisí se základními problémy jako jsou nadměrné mezery mezi zapalovacími svíčkami, nekvalitní palivové směsi nebo vadné ovladače ECU/elektronické řídící jednotky. Tyto podmínky přetěžují cívky a vedou k opakovaným poruchám.

Přezkoumání vnitřních strukturálních poruch

• Fyzické nebo elektrické závady na částech cívky.
• Vnitřní zkrat – proud obchází vinutí a oslabuje výstupní jiskru; způsobeno poruchou izolace nebo přehřátím. Cívky OE s minimálním členěním cívek se zahřívají, zatímco levné cívky nemají dostatečnou dielektrickou pevnost, takže zkraty jsou běžné.
• Otevřený obvod ve vinutí – přerušený vodič zabraňuje generování napětí, což má za následek, že nedojde k jiskře, tj. následné selhání nebo nenastartování.
• Narušení uhlíků nebo obloukování – jiskra se odkloní od dráhy konektoru v důsledku povrchových popálenin nebo prasklin; často vyvolaná vlhkostí nebo znečištěním. Levné cívky se špatným těsněním umožňují pronikání vlhkosti a urychlují narušení uhlíků.
• Prasklé pouzdro nebo patka – umožňuje únik napětí nebo narušení prostředí, což vede k selhání zapálení a degradaci cívky. Konstrukce OE spoléhající se na O-kroužky se časem degradují; cívky na trhu s náhradními díly často používají termoplasty nízké kvality náchylné k praskání.
• Porucha epoxidové izolace – porucha vnitřního izolačního materiálu způsobuje přehřátí a elektrickou nestabilitu. OE cívky často selhávají z epoxidového praskání za tepla; aftermarketové cívky s nižšími sloučeninami pryskyřice selhávají ještě dříve.
• Poškození nebo koroze konektoru – přerušuje elektrický kontakt, což způsobuje přerušovaný chod cívky nebo její úplné selhání.

Kdy vyměnit cívku

Vadná cívka zapalování ovlivňuje kvalitu jisker, plynulost spalování a následně i optimální výkon motoru. Cívka zapalování je utěsněná vysokonapěťová součást a po poškození ji nelze opravit. Pokud její vnitřní vinutí, izolace a elektronika nejsou provozuschopné, tak doporučujeme toto:

• Vyměňte identifikovanou cívku: Během diagnostiky byla zjištěna vnitřní porucha, únik napětí nebo závažné snížení výkonu.
• Výměna při dlouhotrvajících chybách: Problémy s nekvalitní jiskrou způsobující nepravidelný chod nebo špatné spalování.
• Vyměňte u všech motorů s vysokým nájezdem kilometrů: Jedna nefunkční cívka často signalizuje, že se blíží konec životnosti i u ostatních, proto vyměňte všechny pro vyvážený výkon.
• Vyhněte se opětovnému použití nebo opravám: Pokus o opravu vadné cívky může vést k opakovaným problémům a poškození jiných součástí zapalování.
• Vyměňte, abyste předešli nákladnému poškození: Při jízdě s vadnou cívkou hrozí poškození vnitřních částí motoru a emisních součástí (např. katalyzátor, senzory kyslíku).

Montážní návod

Příprava

• Vypněte motor, vyjměte klíč, nechte vychladnout.
• Odpojte baterii (doporučeno).

Přístup

• Odstraňte kryt motoru a všechny součásti, které blokují přístup.
• V případě potřeby odpojte hadice PCV nebo držáky kabelového svazku.
• Vyčistěte dobře oblast – Vyfukujte nečistoty a nečistoty z cívky a zapalovací svíčky.

Odmontování cívky zapalování

• Odpojte elektrický konektor.
• Demontujte montážní šroub (y).
• Mírně otočte a vytáhněte cívku.

Kontrola

• Zkontrolujte patku cívky a těsnění, zda nejsou poškozené.
• V případě potřeby vyměňte poškozenou patku nebo těsnění.

Namontování nové cívky zapalování

• Vložte cívku zcela a správně zarovnanou.
• Namontujte a utáhněte šrouby podle specifikace výrobce OE/vozidla.
• Znovu připojte elektrický konektor.

Dokončení montáže a kontrola

• Znovu namontujte demontované součásti a kryt motoru.
• Znovu připojte baterii.
• Spusťte motor a ověřte jeho správné fungování.

Upozornění! Pokyny k montáži specifické pro dané vozidlo naleznete vždy v oficiální dokumentaci k vozidlu a originálnímu vybavení.

Řešení Nissens

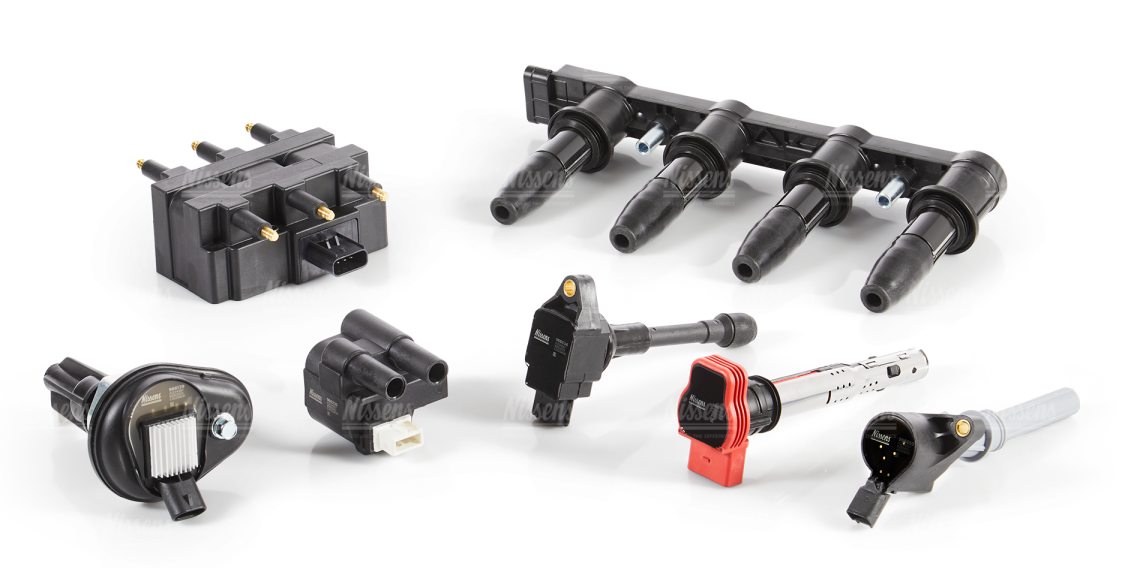

Objevte cívky zapalování Nissens – řešení navržené pro dokonalost

Co dělá cívku zapalování skutečně spolehlivou? Cívky zapalování Nissens jsou konstruovány tak, aby splňovaly požadavky moderních motorových systémů a potřeby trhu s náhradními díly pro odolné a vysoce výkonné komponenty zapalovacího systému. Podívejte se, jak společnost Nissens řeší poruchy v běžném provozu a poskytuje konstrukční inovace, které překonávají OE a levné cívky na trhu s náhradními díly, čímž poskytují odolnost, vyšší energii jisker a dlouhodobý výkon.

Vylepšení provedení, která řeší selhání v běžném provozu

Specialisté Nissens identifikovali a vyřešili běžné příčiny selhání cívky zapalování jako je přehřátí, vniknutí vlhkosti a porucha vysokého napětí.
