Hřebenové řízení je jedním z nejvíce namáhaných dílů v každém automobilu. Odpovídá nejen za přesné vedení vozidla, ale především za bezprostřední bezpečnost, jelikož přeměňuje rotační pohyb volantu na lineární posuv tyčí řízení. Jak je konstruováno, jak se projevuje závada a jak lze předcházet poškození?

Anatomie hřebenového řízení aneb jak funguje ozubnicová převodovka

Základem fungování klasického hřebenového řízení je součinnost dvou klíčových ocelových prvků uzavřených v utěsněném pouzdře. Prvním z nich je pastorek, tedy malý hřídel s vyfrézovanými zuby, který tvoří prodloužení sloupku řízení. Druhým prvkem je dlouhá ozubená tyč (hřeben), která se uvnitř tělesa posouvá pod vlivem otáčení pastorku. Když řidič otáčí volantem, pastorek „putuje“ po hřebenu a vynucuje si jeho pohyb doleva nebo doprava, což následně prostřednictvím tyčí řízení způsobuje natočení čepů řízení a samotných kol.

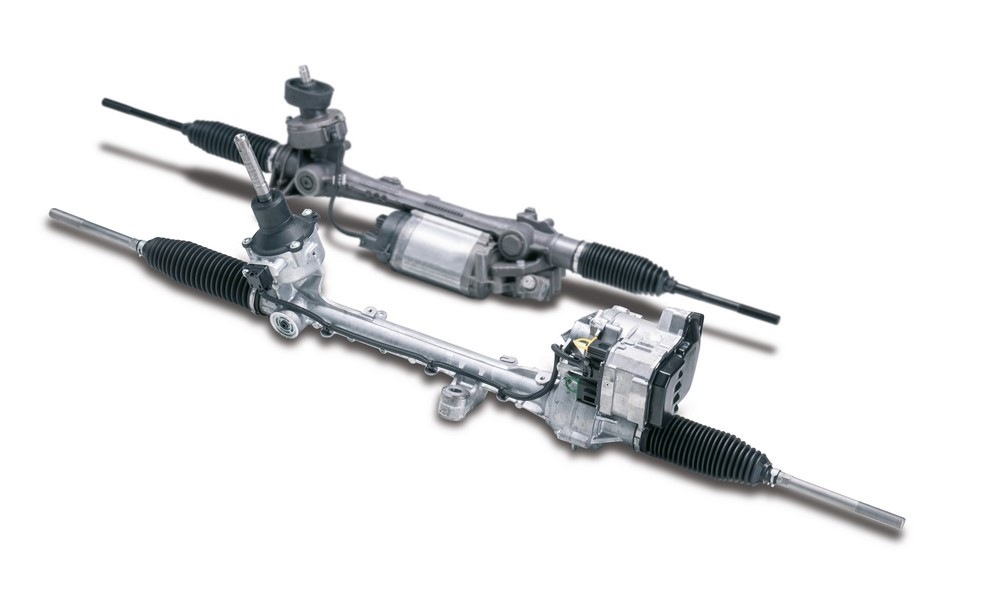

V moderních konstrukcích je tento mechanismus téměř vždy vybaven posilovačem. U hydraulických systémů se uvnitř tělesa nacházejí speciální těsnění a píst, na který působí tlak oleje hnaného čerpadlem, což usnadňuje posuv hřebene. V novějších vozech však dominuje elektrický posilovač, kde elektromotor, namontovaný přímo na převodce řízení nebo na sloupku řízení, pomáhá překonávat odpor kol. Celá konstrukce je uložena v hliníkovém nebo litinovém pouzdře, které musí být naprosto těsné, aby chránilo přesné ozubení před korozí a nečistotami.

Hřebenové vs. šnekové řízení – hlavní rozdíly

Ačkoli v současném automobilovém průmyslu dominuje hřebenové řízení, stojí za to jej porovnat s tradičním šnekovým řízením, které funguje na zcela jiném mechanickém principu. U šnekového ústrojí je hnacím prvkem šroub se specifickým závitem, který otáčí šnekovým kolem nebo posouvá kuličkovou matici. Jedná se o konstrukci, která je mimořádně masivní a odolná vůči obrovskému přetížení, proto dodnes nachází uplatnění u těžkých nákladních automobilů a speciálních terénních vozů určených pro jízdu v nejtěžších podmínkách.

Hlavní rozdíl spočívá v citlivosti řízení a nárocích na prostor. Hřebenové řízení je mnohem lehčí, kompaktnější a nabízí nesrovnatelně vyšší přesnost, což řidiči umožňuje téměř doslova „cítit“ povrch vozovky pod koly. Šnekové řízení se naproti tomu vyznačuje většími vnitřními vůlemi a menší responzivností, což by u osobních automobilů bylo považováno za nedostatek, ale u nákladních vozů je to žádoucí, protože to zabraňuje prudkému škubání volantem při najetí na překážku.

Jak rozpoznat opotřebení hřebenového řízení?

Závada hřebenového řízení nastává jen zřídka, obvykle vysílá řadu varovných signálů, které nesmíme ignorovat. Nejčastějším příznakem jsou tupé klepavé zvuky vycházející z oblasti přední nápravy, které zesilují při jízdě po nerovnostech nebo při rychlých, krátkých pohybech volantem na místě. To obvykle svědčí o vzniku vůlí mezi pastorkem a hřebenem nebo o opotřebení vodicích pouzder uvnitř tělesa.

Dalším alarmujícím symptomem je takzvané „plavání“ vozu, tedy nutnost neustále korigovat směr jízdy na rovné silnici, což vyplývá ze ztráty přesnosti mechanismu.

U převodovek s hydraulickým posilovačem jsou klíčovým příznakem opotřebení úniky kapaliny, které se projevují mastnými skvrnami pod autem nebo úbytkem oleje v nádržce. Často to doprovází charakteristické vytí čerpadla posilovače, zejména při maximálním vytočení kol.

Kromě toho může řidič pocítit proměnlivý odpor na volantu – v určitých bodech se otáčí lehce, aby vzápětí kladl výrazný odpor. To je znamení, že ozubená tyč může být zkřivená nebo vykazovat korozivní důlky, které brání hladkému chodu těsnění.

Údržba a profesionální repase

Po poruše existují dvě cesty: repase nebo nový díl. Proces profesionální repase je velmi složitý a zahrnuje úplné rozebrání mechanismu a důkladné prověření jeho stavu. Pokud není převodka nadměrně zkorodovaná, podrobí se broušení a následně se vyberou nová těsnění s odpovídajícími nadrozměry. Po sestavení musí každá převodka putovat na zkušební stolici, kde se pod vysokým tlakem kontroluje její těsnost a účinek posilovače.

Životnost hřebenového řízení závisí v hlavní míře na stavu gumových manžet. Ty oddělují přesné mechanismy od písku, bláta a silniční soli. I nepatrné prasknutí takové gumy způsobí, že se dovnitř dostane abrazivo, které v kontaktu s kovovým hřebenem funguje jako brusný papír a během krátké doby jej nenávratně zničí. Klíčová je tedy pravidelná kontrola těchto prachovek, například při každé výměně oleje. Je to nejjednodušší způsob, jak se vyhnout výdajům jdoucím do desítek tisíc korun.
